환자감시장치의 ST Map으로 살펴보는 심전도 ST 구간 변화
안녕하세요.
의료기기 전문기업 바이오넷(Bionet)입니다.😃
환자감시장치 화면에서 끊임없이 움직이는 심전도 파형을 보신 적 있으신가요?
심전도에는 심장 박동의 속도와 리듬뿐 아니라, 심장의 전기적 활동을 살펴볼 수 있는 다양한 정보가 담겨 있습니다. 의료진은 이러한 파형의 모양과 각 구간의 변화를 함께 확인하며 환자 상태를 평가합니다.
오늘은 그중 ‘ST 구간’이 무엇인지 알아보고, 이 정보를 원형 맵으로 보여주는 바이오넷 환자감시장치 Brio X70의 ST Map을 소개해 드리겠습니다. 🔍

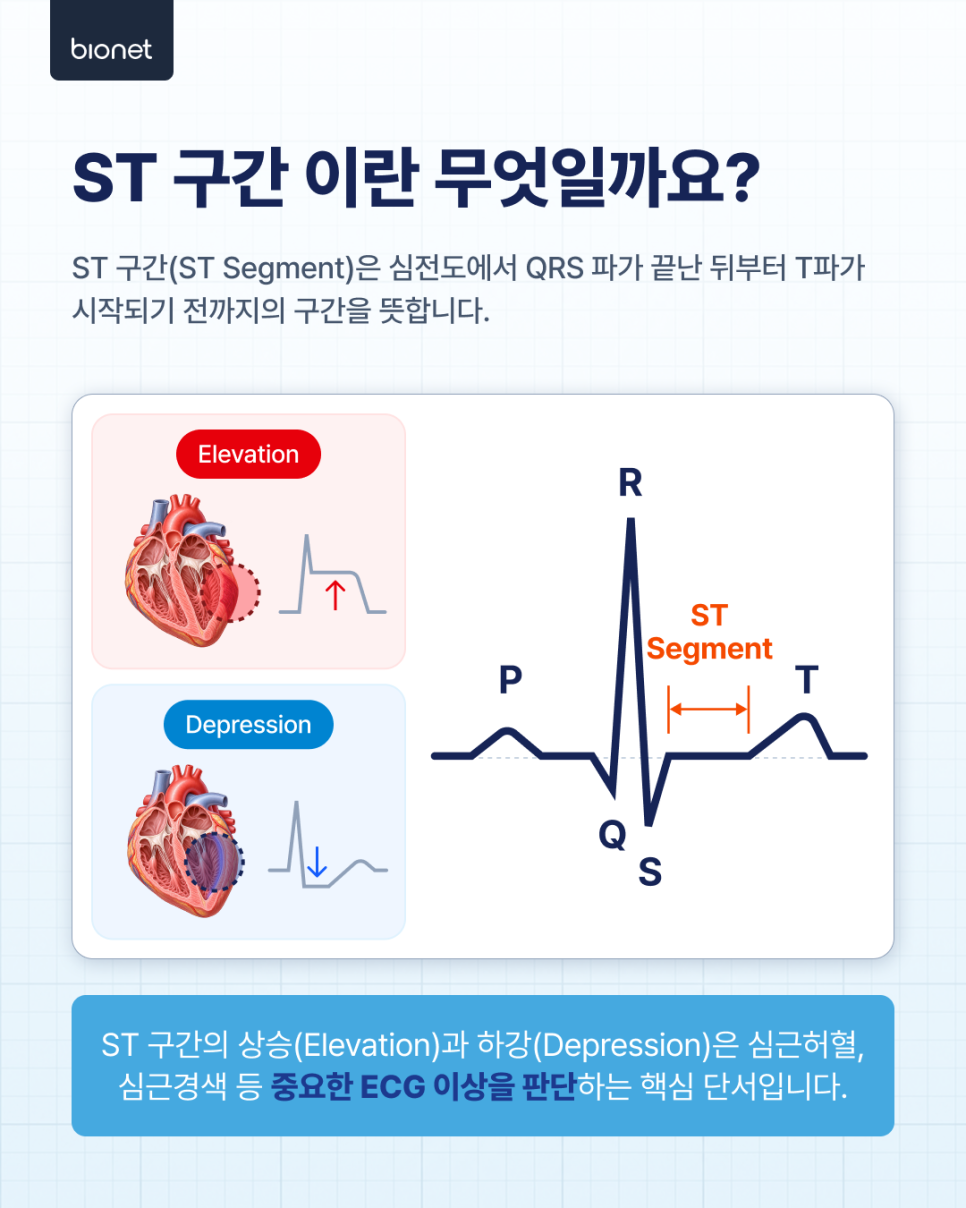

심전도 파형에서 'ST 구간(ST Segment)'은 어디를 말하는 걸까요?
심전도 파형은 P파, QRS군, T파 등으로 구분됩니다.
이 가운데 ST 구간(ST Segment)은 QRS가 끝나는 지점부터 T파가 시작되기 전까지의 구간을 뜻합니다. 그림에서는 높게 솟은 R파와 그 뒤의 S파를 지나, T파가 시작되기 전 부분을 찾아보시면 됩니다.
의료진은 ST 구간을 살펴볼 때 기준선보다 위로 올라가거나 아래로 내려가는 변화에 주목합니다.
• ST 상승(Elevation): ST 구간이 기준선보다 위로 올라간 상태
• ST 하강(Depression): ST 구간이 기준선보다 아래로 내려간 상태
이러한 변화는 심근허혈, 심근경색 등 심장 상태를 평가할 때 중요한 단서가 될 수 있습니다.
ST가 상승하거나 하강하면 특정 질환을 의미하나요?
ST 변화만으로는 특정 질환을 확정할 수 없습니다.
심장 근육에 필요한 혈액과 산소 공급이 부족한 ‘심근허혈’에서 ST 변화가 나타날 수 있지만, 다른 원인으로도 상승이나 하강이 관찰될 수 있습니다.
또한 ST 하강이 있다고 해서 심장 근육의 손상이 없다는 뜻도 아닙니다.
따라서 의료진은 ST 변화와 함께 환자의 증상, 다른 심전도 소견, 혈액검사 등 여러 정보를 종합적으로 검토합니다.
ST 정보는 환자 상태를 이해하는 데 도움이 되는 단서이며, 그 의미를 임상 상황에 맞게 해석하는 과정이 중요합니다.
바이오넷 환자감시장치의 ST Map은 무엇을 보여주나요?
ST 정보를 숫자나 개별 파형으로 확인할 때는 각 유도의 정보를 하나씩 살펴보게 됩니다.
여기서 ‘유도(Lead)’란 심장의 전기적 활동을 서로 다른 방향에서 바라보는 관점이라고 생각하시면 이해하기 쉽습니다.

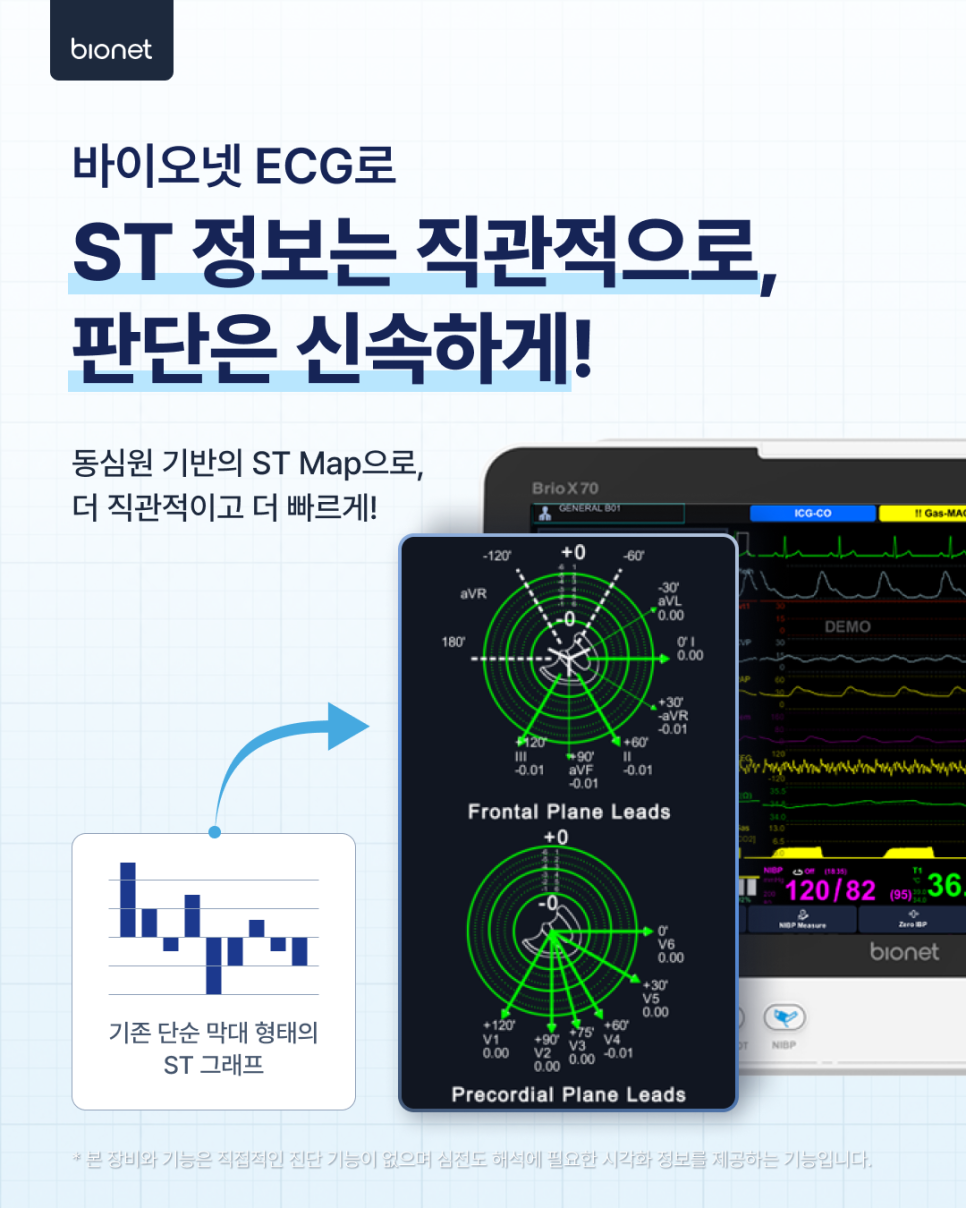

바이오넷의 ST Map은 각 유도에서 얻은 ST 정보를 동심원 기반의 원형 그래프로 시각화합니다.
이러한 원형의 그래프는 여러 유도의 정보를 한 화면에 배치하여 ST 변화의 방향과 분포를 한번에 확인하기에 효율적입니다.
화면에 표시된 원형 그래프의 ST Map은 심장 자체를 촬영한 영상이 아니라, ECG에서 얻은 ST 정보를 정리해 보여주는 시각화 화면입니다.

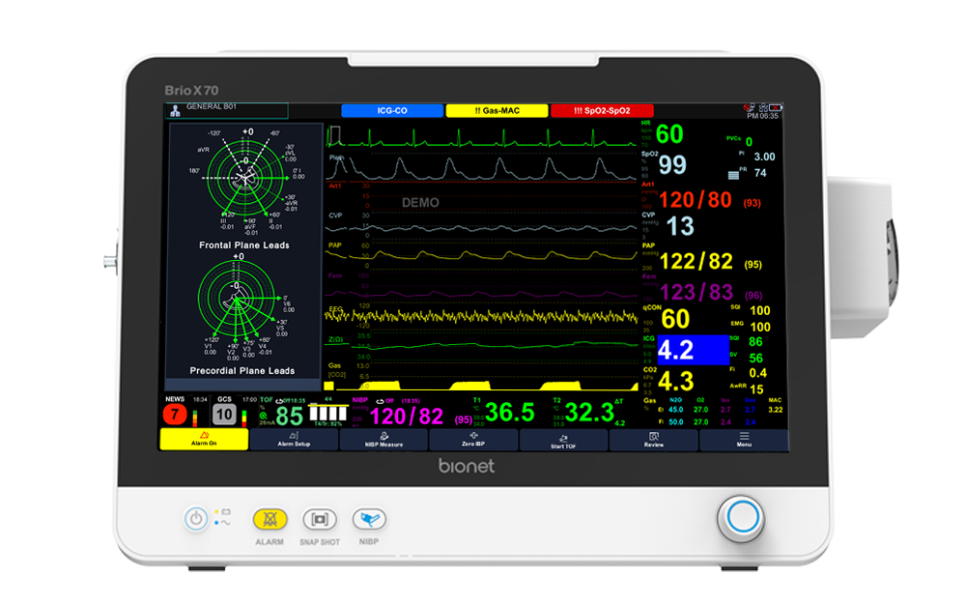

바이오넷의 환자감시장치 Brio X70에서는 이러한 ST Map을 통해 ST 정보를 보다 직관적으로 확인할 수 있습니다.
📌 바이오넷의 ST Map 미국 특허
특허번호: US 11,553,868 B2
등록일: 2023년 1월 17일
[특허명 : ECG Data Display Method for Detection of Myocardial Ischemia]
바이오넷 환자감시장치의 ST Map으로 살펴보는 세 가지 포인트
1️⃣ ST 변화의 분포를 한눈에 확인할 수 있습니다.
개별 수치와 함께 원형 맵을 살펴보면 여러 유도의 ST 정보가 어떤 형태로 분포하는지 확인하는 데 도움이 됩니다.
ST 상승·하강을 각각 살펴보는 것에서 나아가, 전체적인 양상을 함께 볼 수 있다는 점이 특징입니다.
2️⃣ 확인이 필요한 ST 정보를 직관적으로 얻을 수 있습니다.
여러 정보를 함께 살펴봐야 하는 환자 모니터링 환경에서는 정보가 어떻게 표시되는지도 중요합니다.
ST Map은 ST 정보를 시각적으로 정리하여 의료진이 변화의 양상을 파악하고, 추가로 살펴볼 정보를 확인하도록 돕습니다.
3️⃣ 다른 ECG 정보와 함께 확인이 가능합니다.
ST Map은 다른 심전도 정보를 함께 검토할 때 활용할 수 있습니다.
의료진은 원래의 ECG 파형과 ST 수치, 환자의 증상 및 다른 검사 결과를 종합하여 변화의 의미를 판단합니다. ST Map은 이러한 해석 과정에 시각적인 참고 정보를 더해줍니다.
정보를 보여주는 방식까지 고려한 환자 모니터링
환자감시장치에서는 다양한 생체신호를 측정하는 것과 더불어, 의료진이 필요한 정보를 쉽게 확인할 수 있도록 보여주는 방식도 중요합니다.
바이오넷 Brio X70의 ST Map은 ECG에서 얻은 ST 정보를 원형 맵으로 제공하여 의료진의 심전도 해석을 지원합니다.
바이오넷 ST Map으로 살펴본 심전도 속 ST 변화,
이번 포스팅을 통해 조금 더 쉽게 이해되셨으면 좋겠습니다! 😊
앞으로도 바이오넷은 환자 모니터링에 활용되는 다양한 기능과 의료기기 정보를 알기 쉽게 전해드리겠습니다. 🤗
