심전도 검사 전 꼭 확인하세요!｜심전도기의 RA-LA 리드 반전과 ECG 파형 변화
안녕하세요.
의료기기 전문기업 바이오넷(Bionet)입니다.😃
12-Lead 심전도 검사를 준비하다 보면 여러 개의 전극과 리드선을 연결하게 됩니다.
이때 작은 연결 실수 하나가 심전도 파형을 다르게 보이게 할 수 있다는 사실 알고 계셨나요?
오늘은 심전도 검사 과정에서 놓치기 쉬운 ‘RA-LA 리드 반전’이 무엇인지,
그리고 바이오넷 Cardio Q50과 Q70에서는 이를 어떻게 확인할 수 있는지 알아보겠습니다.🤗
RA 와 LA는 무엇을 의미할까요?
12-Lead ECG에서 RA는 Right Arm, 즉 오른팔에 연결되는 리드를 의미합니다. LA는 Left Arm으로 왼팔에 연결되는 리드입니다.
검사를 준비할 때는 각 리드의 표기와 부착 위치를 확인해 정확하게 연결해야 합니다. 하지만 여러 개의 전극을 빠르게 부착해야 하는 상황에서는 RA와 LA의 위치가 서로 바뀌는 경우가 발생할 수 있습니다.

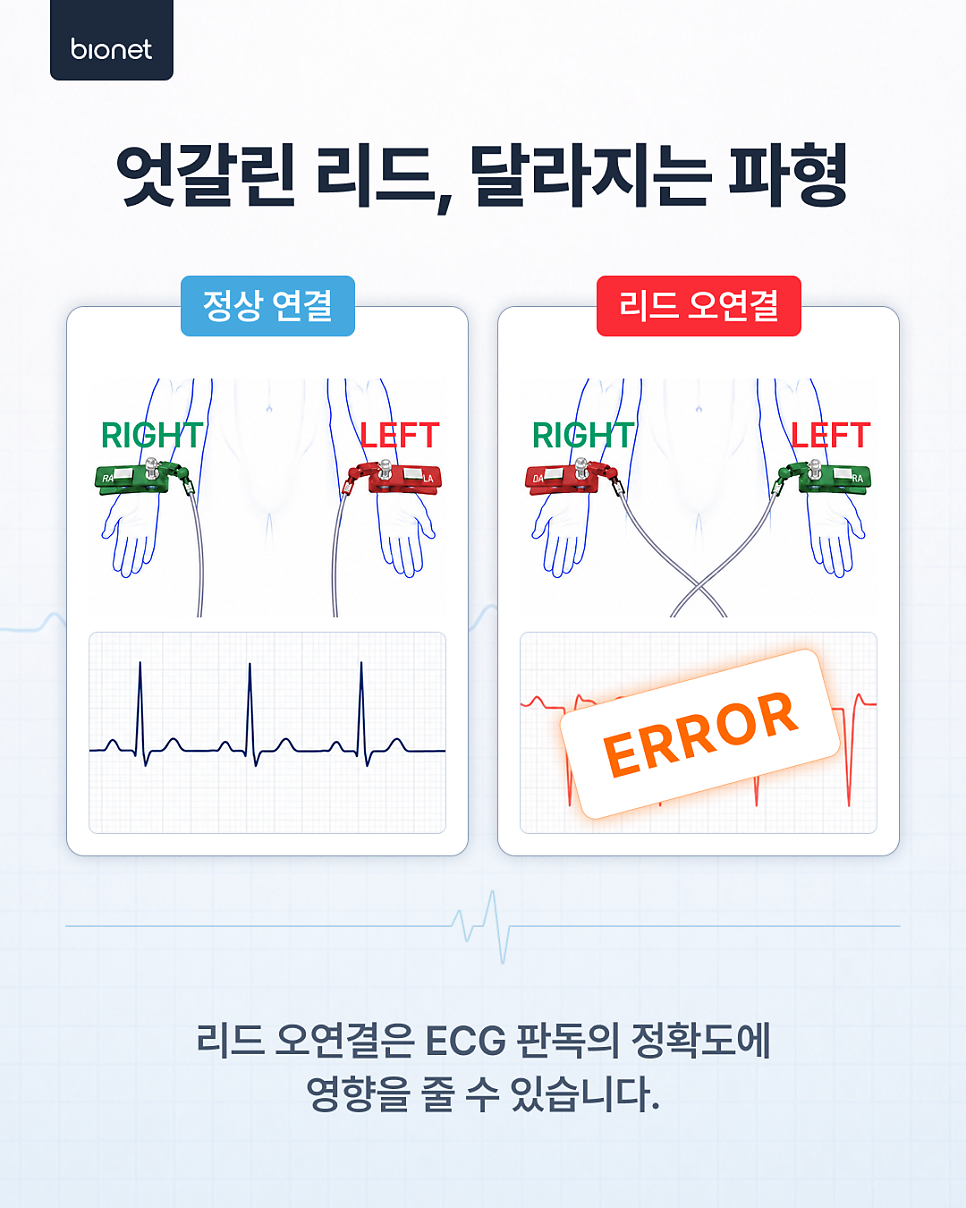

이처럼 오른팔과 왼팔의 리드가 반대로 연결된 상태를 ‘RA-LA 리드 반전’ 또는 ‘Arm Lead Reversal’이라고 합니다.
리드 오연결은 검사 결과와 신뢰도에 영향을 줄 수 있습니다.
RA와 LA 리드가 서로 바뀌면 심장의 전기적 신호가 정상적인 연결과 다른 방향으로 기록됩니다.
이로 인해 일부 사지유도에서 실제 환자의 심장 상태와 다른 형태의 파형이 나타날 수 있으며, 정상적인 심전도 소견이 비정상적으로 보이거나 기존 검사 결과와 다르게 해석될 가능성이 있습니다.
특히 흉부유도는 비교적 정상적인 형태로 기록될 수 있어, 리드 오연결을 환자의 상태 변화로 잘못 판단하지 않도록 주의해야 합니다!☝🏻
따라서 예상과 다른 ECG 결과가 확인되면 판독에 앞서 전극의 부착 위치와 리드 연결 상태를 점검하고, 오연결이 의심되는 경우 올바르게 연결한 후 다시 측정하는 과정이 필요합니다.
검사 전, 이것부터 확인해 주세요!
RA-LA 리드 반전을 예방하려면 측정을 시작하기 전 다음 사항을 확인하는 것이 좋습니다.😀
✔️ 리드에 표시된 RA·LA 표기 확인하기
✔️ 환자를 기준으로 오른쪽과 왼쪽 구분하기
✔️ 케이블이 교차하거나 꼬이지 않았는지 확인하기
✔️ 전극과 피부가 안정적으로 접촉했는지 확인하기
✔️ 예상과 다른 파형이 나타나면 리드 연결 상태 재점검하기
특히 검사자의 시점이 아니라 환자의 오른쪽과 왼쪽을 기준으로 확인해야 한다는 점을 기억해 주세요!
바이오넷의 ECG 기기인 Cardio Q50과 Q70은 리드 오연결을 어떻게 알려줄까요?

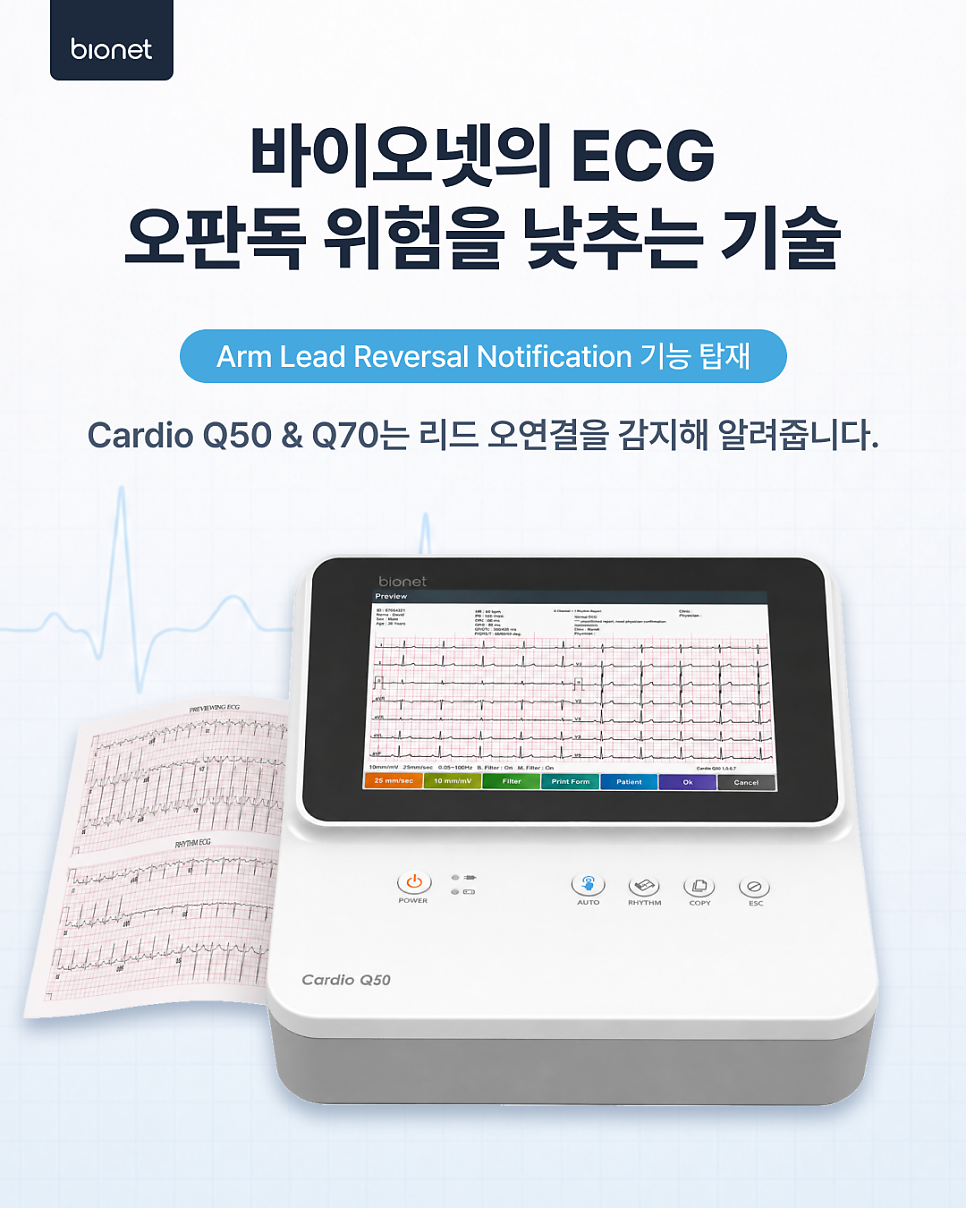

바이오넷의 Cardio Q50과 Q70에는 Arm Lead Reversal Notification 기능이 적용되어 있습니다.

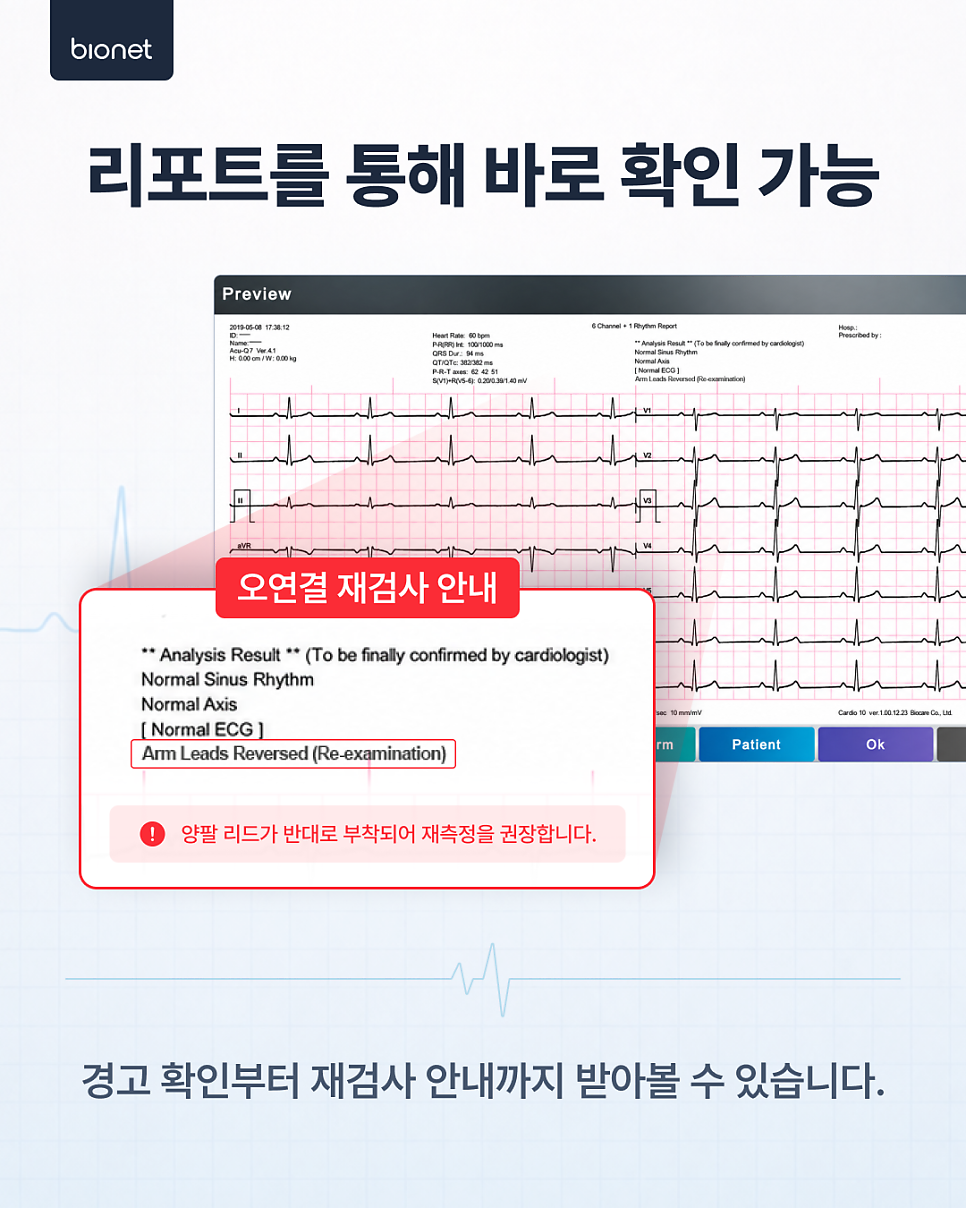

장비가 양팔 리드의 반전 상태를 감지하면 ECG 리포트에 다음과 같은 안내 문구를 표시합니다.
‘Arm Leads Reversed (Re-examination)’
이는 양팔 리드가 반대로 연결됨과 재측정이 필요하다는 점을 의료진이 리포트에서 확인할 수 있도록 돕는 안내입니다.
검사 결과를 검토하는 과정에서 리드 연결 상태를 다시 확인할 수 있어, 오연결된 상태에서 측정된 ECG가 그대로 판독되는 위험을 낮추는 데 도움을 줍니다.
작은 연결까지 확인해야 하는 이유!
심전도 검사에서는 올바른 신호를 측정하는 것이 매우 중요합니다.
리드 오연결을 줄이기 위해서는 검사 전 연결 상태를 꼼꼼하게 확인하는 것이 기본입니다.

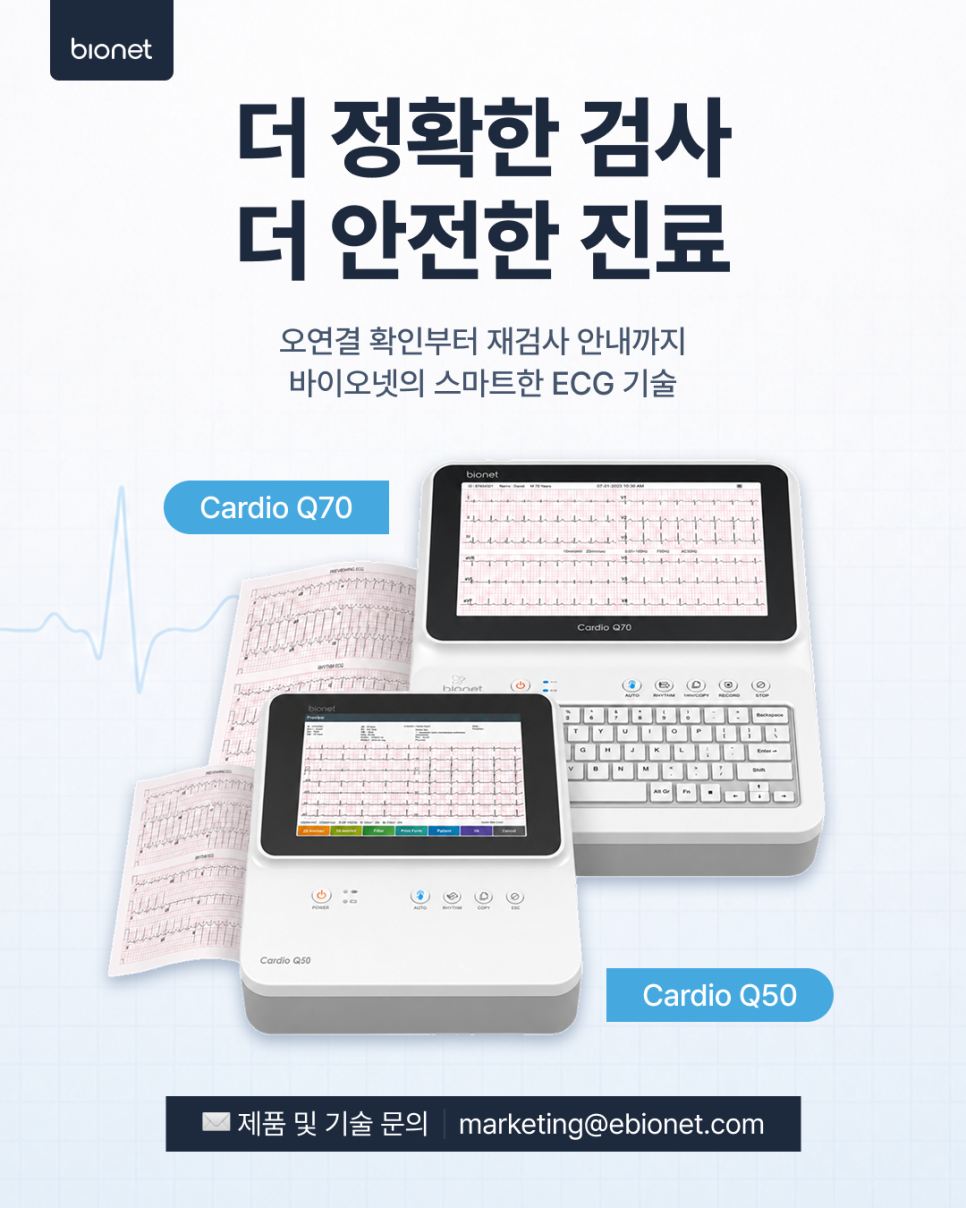

여기에 바이오넷의 Cardio Q50, Q70과 같이 장비의 알림 기능을 함께 활용하면 바쁜 의료 현장에서도 이상 가능성을 한 번 더 점검할 수 있습니다!
다만 장비가 제공하는 분석과 안내는 의료진의 판단을 지원하기 위한 기능입니다.
최종 ECG 결과는 환자의 상태와 전극 부착 상태, 파형 등을 종합해 의료 전문가가 확인해야 합니다.☝🏻
바이오넷은 정확한 측정부터 분석, 출력과 데이터 연동까지 이어지는 효율적인 ECG 워크플로우를 지원합니다.
Cardio Q50·Q70의 자세한 기능이 궁금하시다면 바이오넷 공식 홈페이지에서 확인해 주세요!❤️
▶ 바이오넷 공식 홈페이지
▶ 제품 및 기술 문의
※ 본 콘텐츠는 일반적인 의료기기 정보 제공을 목적으로 작성되었습니다.
제품의 기능과 지원 범위는 모델 및 설정에 따라 달라질 수 있으며, 구체적인 사용 방법은 제품 사용설명서를 확인해 주세요.
